采用歐司朗3030 SCOB LED路燈系列采用矩形照射和模組設計，結合共熔的LED封裝技術，
引領了矩形和模塊化LED路燈行業的發展趨勢。
采用壓鑄框架和擠壓散熱器，保證LED路燈更長的使用壽命。

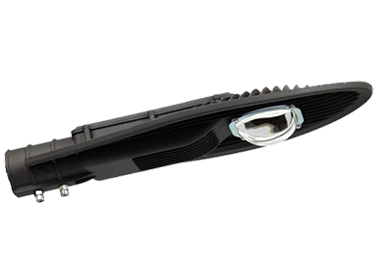

劍狀COB系列 50W

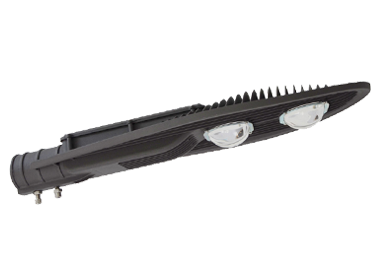

劍狀COB系列 100W

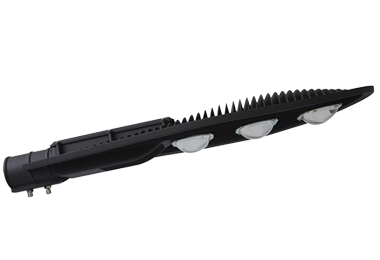

劍狀COB系列 150W

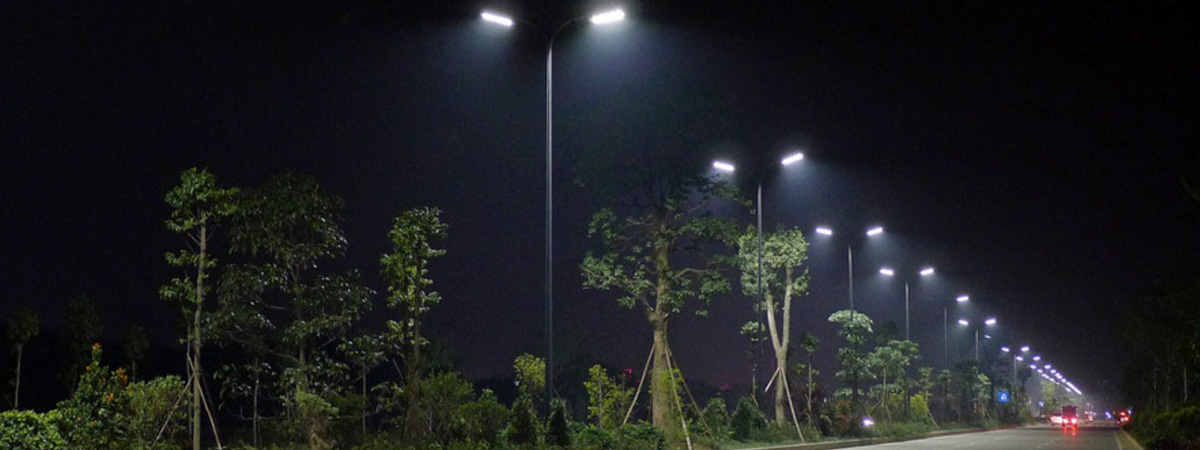

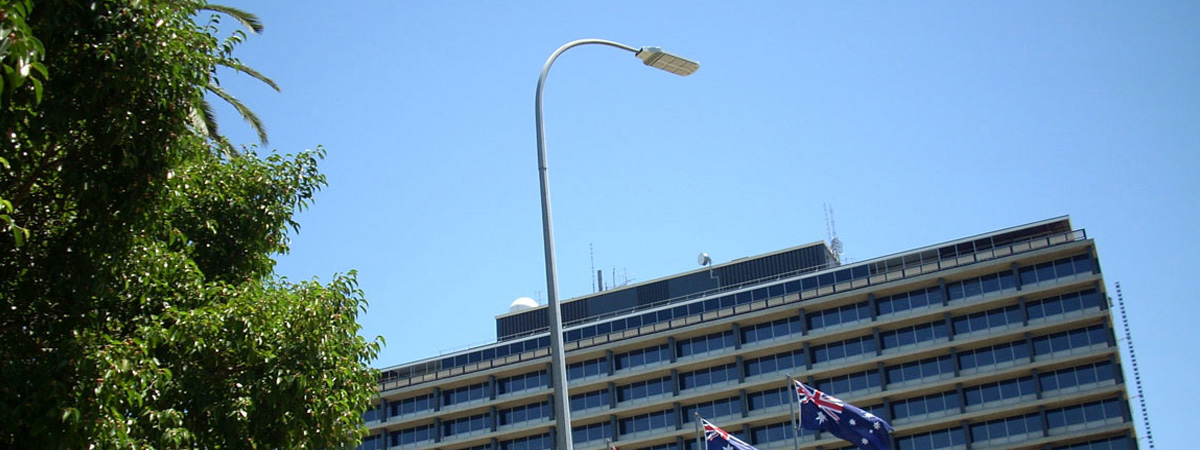

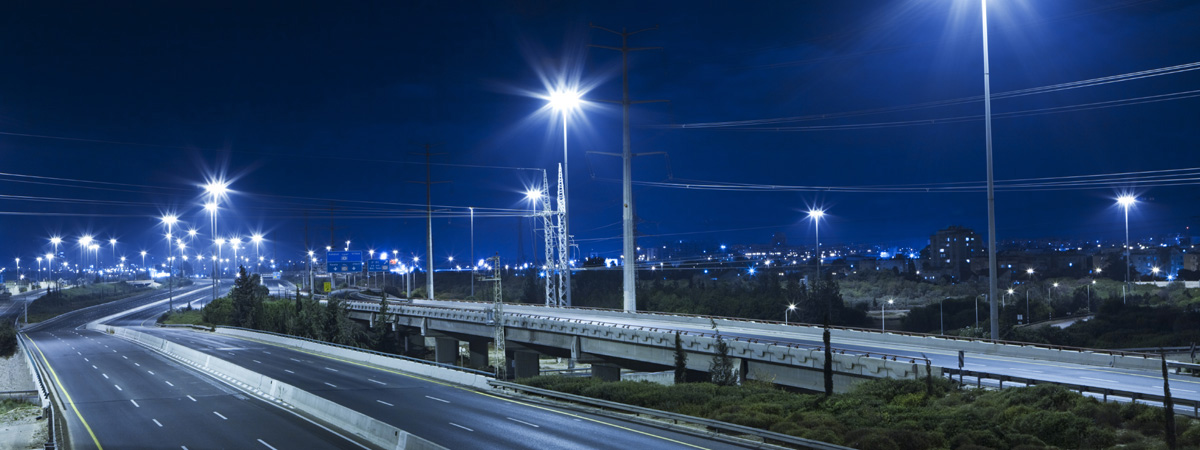

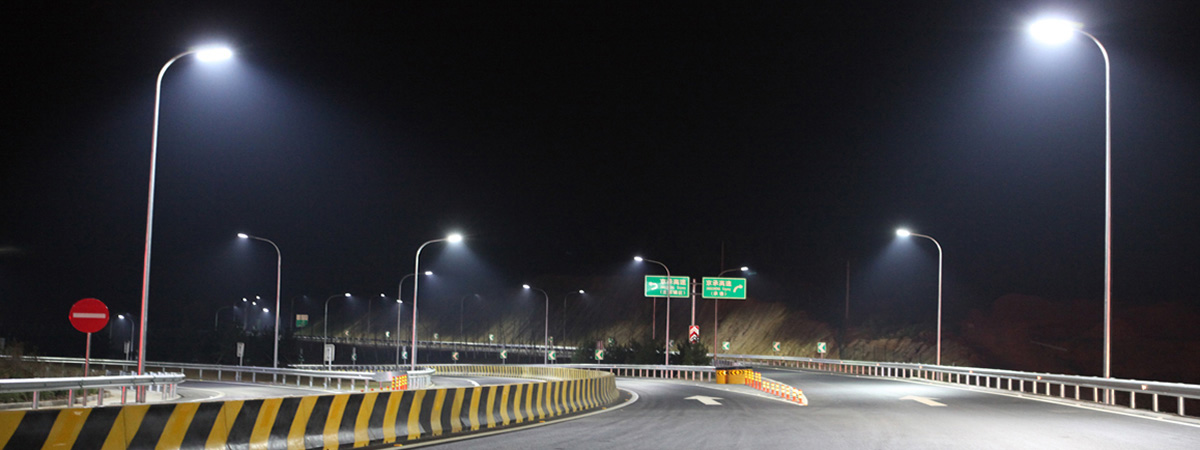

一般照明用于各種道路，大道，街道等，甚至停車場，游樂場，運動區等的區域和照明場地。可用于取代傳統的MH或HPS燈具。
|
|
|
|
| SV-STSWD50W | SV-STSWD100W | SV-STSWD150W | |||||
| 功率: 50W | 輸入電壓: AC90V-AC305V,47-63Hz | 功率: 100W | 輸入電壓: AC90V-AC305V,47-63Hz | 功率: 150W | 輸入電壓: AC90V-AC305V,47-63Hz | ||
| 功率效率: ≥91% | 流明功效: 110-120LM/W | 功率效率: ≥91% | 流明功效: 110-120LM/W | 功率效率: ≥89% | 流明功效: 1110-120LM/W | ||
| 防水級別: IP65 | 芯片: 科銳/歐司朗 | 防水級別: IP65 | 芯片: 科銳/歐司朗 | 防水級別: IP65 | 芯片: 科銳/歐司朗 | ||
| LEDs:集成LED光源 | 顯色指數: ≥75顯指 | LEDs:集成LED光源 | 顯色指數: ≥75顯指 | LEDs:集成LED光源 | 顯色指數: ≥75顯指 | ||
| 功率因素: ≥0.95 | 環境溫度: -40℃~60℃ | 功率因素: ≥0.95 | 環境溫度: -40℃~60℃ | 功率因素: ≥0.95 | 環境溫度: -40℃~60℃ | ||
| 材料: 鋁 | 保修期: 三年 CE Rohs FCC | 材料: 鋁 | 保修期: 三年 CE Rohs FCC | 材料: 鋁 | 保修期: 三年 CE Rohs FCC | ||
| 色溫: 暖白 3000-3200K, 中性白 4000-4500K, 冷白 6000-6500K | 色溫: 暖白 3000-3200K, 中性白 4000-4500K, 冷白 6000-6500K | 色溫: 暖白 3000-3200K, 中性白 4000-4500K, 冷白 6000-6500K | |||||
| 光通量: 5250LM | 光通量: 10800LM | 光通量: 16150LM | |||||
| 電源: CE Rohs FCC UL TUV 5年保修期明緯電源 | 電源: CE Rohs FCC UL TUV 5年保修期明緯電源 | 電源: CE Rohs FCC UL TUV 5年保修期明緯電源 | |||||
| 包裝尺寸: 1支540*260*125MM / 5.35KG/箱 | 包裝尺寸: 1支 650*260*125MM/ 7.5KG/箱 | 包裝尺寸: 1支/810*320*140 MM/9.5KG/箱 | |||||
| 光參數 | 光參數 | 光參數 | |||||
| 安裝高度 6M | 52.2Lux | 安裝高度 10M | 33.5Lux | 安裝高度 10M | 55.4Lux | ||
| 安裝高度 8M | 33.9Lux | 安裝高度 12M | 24.6Lux | 安裝高度 12M | 40.9Lux | ||
| 安裝高度 10M | 21.3Lux | 安裝高度 15M | 15.8Lux | 安裝高度 15M | 28.6Lux | ||
●采用高亮度COB LED作為光源，低電壓恒流電源
●采用高導熱鋁合金作為燈體材料，導熱效率高;網狀散熱器外觀美觀，防腐防塵。
●采用專用光學透鏡，透光率高，光束角大，分布合理，路面照度更均勻，提高光效，從而達到節能目的。
●為滿足散熱需求，采用散熱器和燈具的一體化設計，利用分流式散熱結構，通過空氣流動，增加散熱面積，使熱量快速發出，有效控制 光衰，確保產品壽命。
●主要用于道路，街道照明。
| 功率& 產品 | 功率 | LED 數量 | 芯片 牌子 | LED 外殼 | LED 電源 | 顯指 | 功率效率 | 色溫 |
| SV-STSWD50W | 50W | 1顆 | 科銳/歐司朗 | 壓鑄鋁 | CE TUV/ 明緯 | 顯指>75 | >91% | 2500-8500K |
| SV-STSWD100W | 100W | 2顆 | 科銳/歐司朗 | 壓鑄鋁 | CE TUV/ 明緯 | 顯指>75 | >91% | 2500-8500K |
| SV-STSWD150W | 150W | 3顆 | 科銳/歐司朗 | 壓鑄鋁 | CE TUV/ 明緯 | 顯指>75 | >91% | 2500-8500K |
| 功率& 產品 | 功率 | 燈尺寸 | 包裝尺寸 | 凈重 | 毛重 | 體積 |
| SV-STSWD50W | 50W | 500*215*85MM | 515*230*95MM | 5.35KG | 6.1KG | 0.017 |
| SV-STSWD100W | 100W | 703*280*120MM | 720*290*135MM | 6.8KG | 7.5KG | 0.02 |
| SV-STSWD150W | 150W | 880*340*120mm | 905*3550*135 MM | 8.8KG | 9.5KG | 0.035 |
●安裝前請切斷電源。
●用8MM六角扳手取下燈泡的桿式螺絲（見圖1）。
●為了更好的防水防潮，請將導線與防水接線盒連接起來（如圖2）
●將鋼桿插入燈體并調整其方向。 （如圖3）。
●用扳手?jǐn)Q緊螺釘，確保燈固定牢固（如圖4）。
●打開包裝后，請檢查內部是否包括產品，附件，標簽，證書質量。請確保產品完好無損。
●LED路燈電線為三芯，標準尺寸為3 *1mm2或3 *1.5mm2，外徑為Φ7?12mm，棕線為火線，藍線為零線，黃綠色為地線。
●當路燈電壓達到額定電壓時，LED路燈將開始工作，因此請確保正確的電壓范圍，否則會損壞并且無法修復。
●連接電氣連接時，引線應電氣絕緣。
●連接方式：
●為了確保LED路燈安全穩定地工作，地線應連接地面。
●連接電線時，請關閉電源，檢查電線是否正確連接。 不要以相反的方式連接電線，否則應切斷電源。
●請使用絕緣膠帶卷繞電線，確保絕緣帶和溶膠栓緊固牢固，以防松動。
●完成連接后注意防水。
